Синглы и хамбакеры: в чем разница

Если вы когда-то были в музыкальном магазине и держали в руках, например, стратокастер и лес пол, то наверняка замечали, что звук у них очень сильно различается. Это различие из серии «я его слышу, но описать не могу», потому что разница в звуке построена на метафорах, которыми всерьез звук описывать вообще нет смысла: звук стратокастера более звенящий, «колокольный», «прозрачный», а звук лес пола — более плотный, «густой», с меньшим количеством звона, как стена звука.

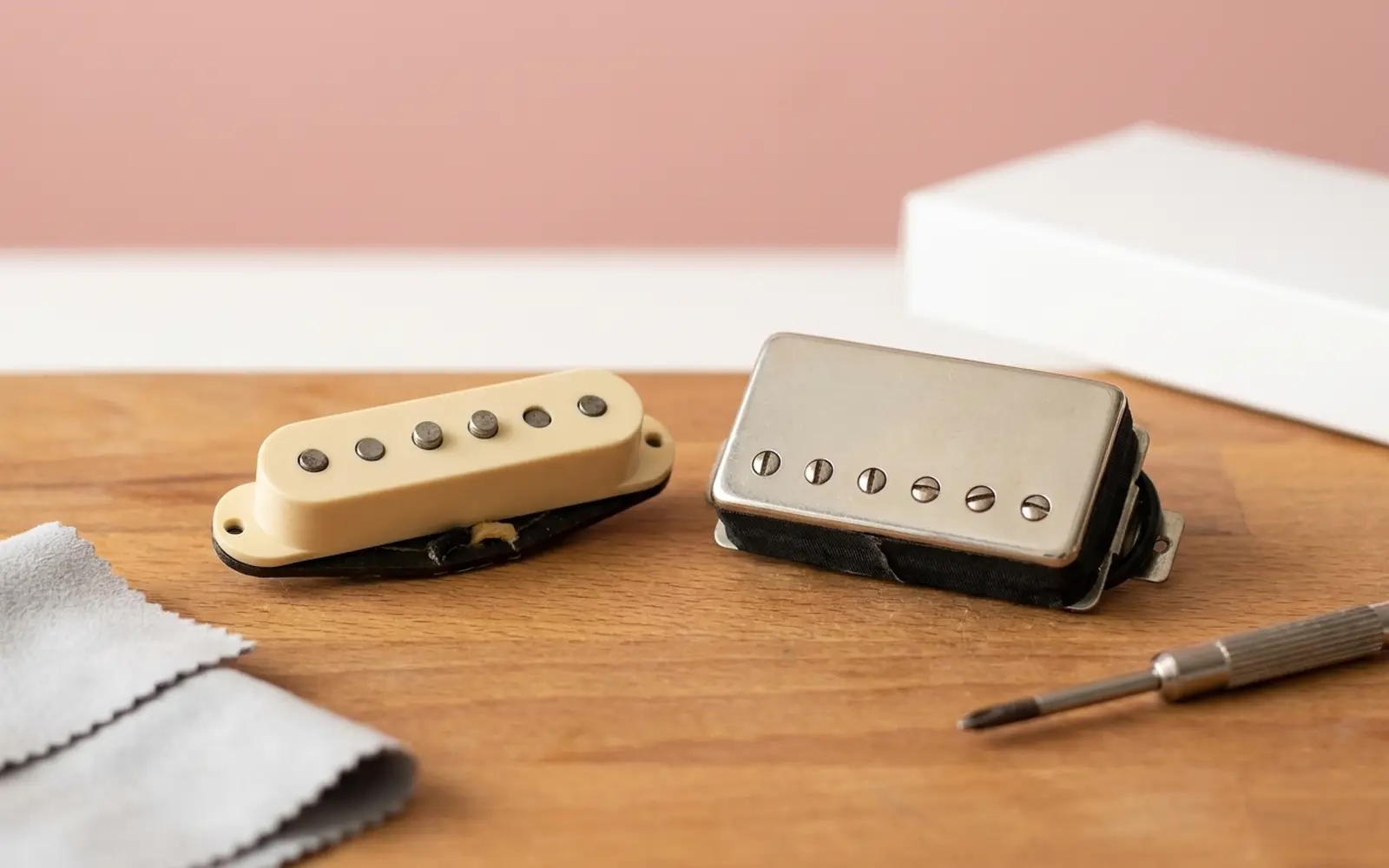

Ответ, почему это различие вообще есть и как его описать более понятно, спрятан под струнами, в маленьких пластиковых или металлических блоках — звукоснимателях. И разница между их двумя главными типами, синглами и хамбакерами, объясняется не метафорами, а физикой.

База: как вообще устроен звукосниматель

Принцип работы звукоснимателя основан на электромагнитной индукции — как в плитах на кухне, только по-другому.

Внутри звукоснимателя находится один или несколько магнитов. Вокруг магнита намотана катушка — много витков тонкой медной проволоки, иногда тысячи и тысячи витков. Металлическая гитарная струна, натянутая над магнитом звукоснимателя, намагничивается и становится частью его магнитного поля.

Когда вы бьете по струне, она начинает колебаться. Это колебание меняет магнитное поле вокруг катушки — оно то усиливается, то ослабевает, в такт движению струны. А изменяющееся магнитное поле, по законам физики, порождает в катушке переменный электрический ток. Этот ток — и есть ваш звуковой сигнал. Он идёт по кабелю в усилитель, усиливается и превращается в звук из динамика.

Количество витков в катушке напрямую влияет на характер сигнала. Больше витков — выше выходное напряжение, больше чувствительность, но одновременно больше паразитная емкость катушки, которая работает как фильтр и срезает верхние частоты. Меньше витков — звук яркий и прозрачный, но тихий и уязвимый для помех. Вся история развития звукоснимателей — это история поиска баланса между этими факторами.

Сингл — база

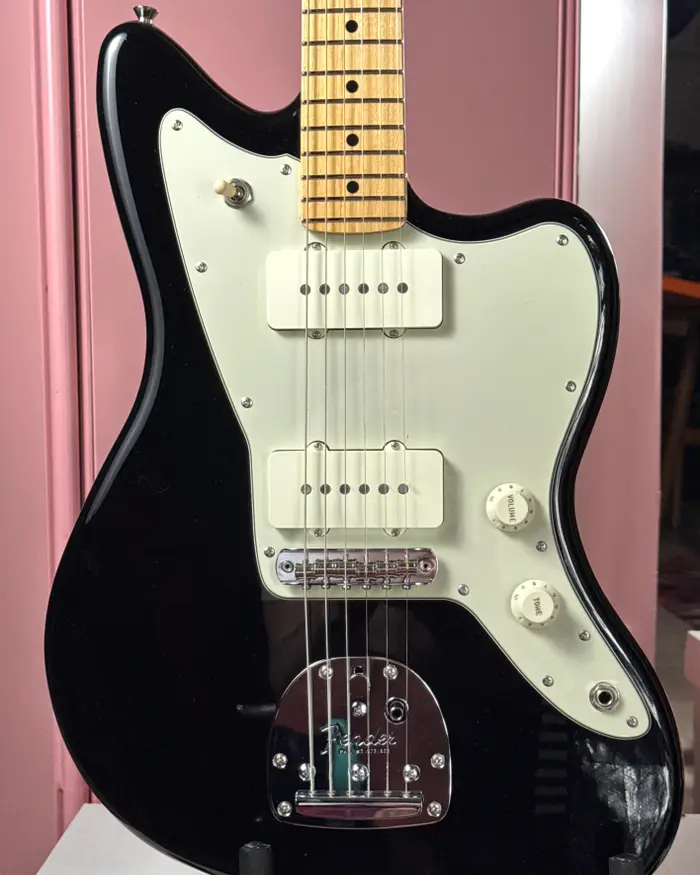

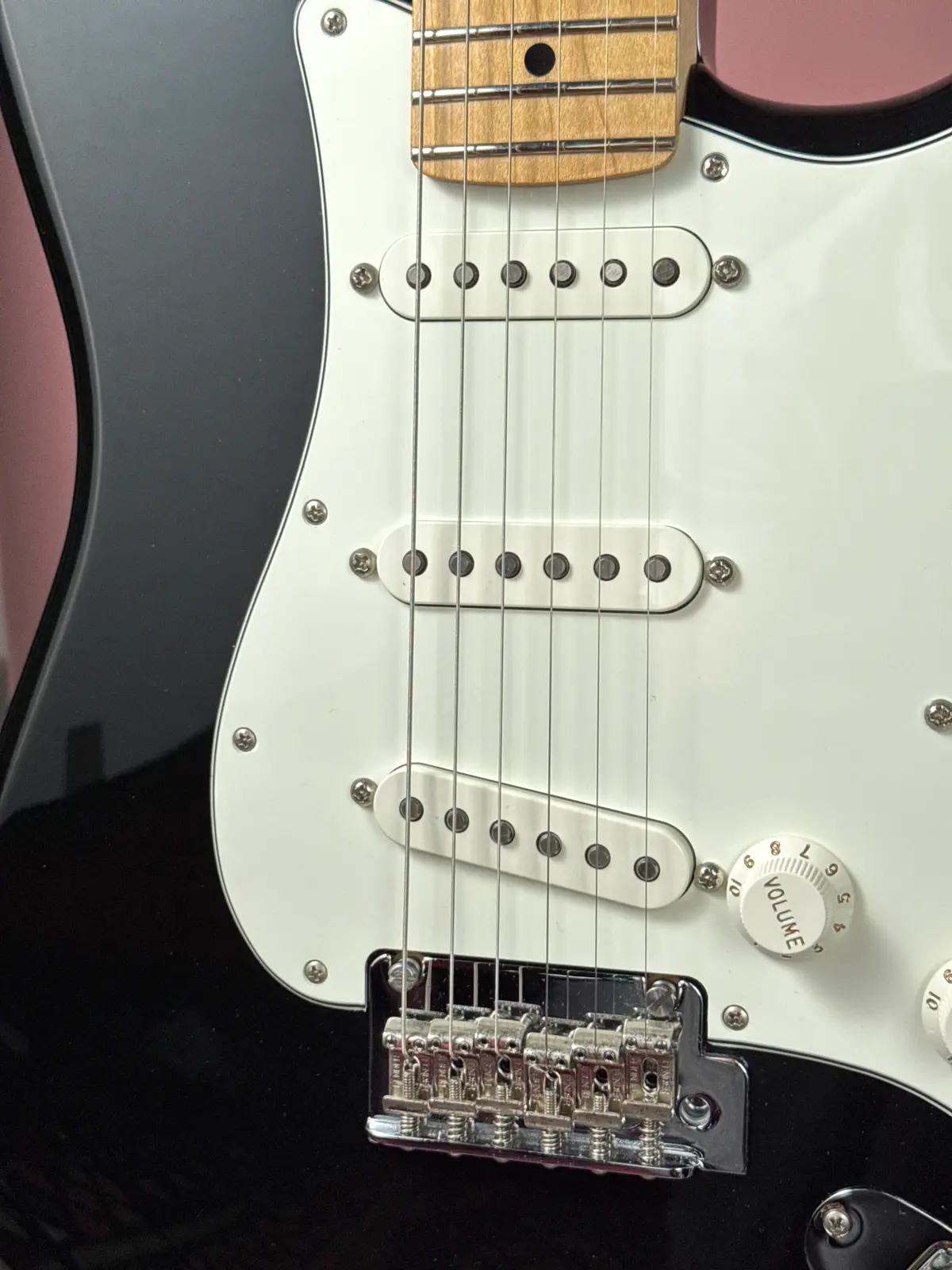

Сингл (single-coil) — это звукосниматель с одной катушкой. Именно он появился первым и определил звук электрогитары в ее классическом понимании. Fender Stratocaster, Fender Telecaster, Jazzmaster — всё это инструменты с синглами, если мы говорим про классические конфигурации.

С точки зрения конструкции сингл прост: магнит или несколько магнитных стержней, по одному под каждую струну, обмотанные медной проволокой. Именно простота и определяет его звуковой характер. Относительно небольшое количество витков дает прозрачный, выраженный звук с яркими высокими частотами. Атака четкая, каждая нота слышна отдельно, ничего не размывается. Именно поэтому синглы так любят за чистый звук, арпеджио и фанковые ритмические партии.

Но у этой простоты есть цена. Катушка звукоснимателя — это, по сути, антенна. И она ловит не только колебания струн, но и электромагнитные помехи из окружающей среды: от осветительных приборов, трансформаторов, диммеров, экранов мониторов и, главное, от самой электросети с её переменным током на частоте 50–60 Гц.

Результат — характерный фон. Стоит повернуться к источнику помех боком или спиной — фон усиливается. Встать лицом — чуть стихает. На записи и на небольших площадках можно найти положение с наименьшим фоном, но в клубе с морем диммеров и люминесцентных ламп гитара с синглами фонит почти неизбежно. Это не дефект конкретного инструмента — это фундаментальное физическое ограничение конструкции.

Особенно остро проблема встает с перегрузом: овердрайв или дисторшн не разбираются, что из входящего сигнала — полезный звук, а что — фон: они усиливают и искажают всё. На чистом звуке фон на 50 Гц почти не слышен сам по себе, но дисторшн добавляет к нему гармоники — на 100, 150, 200 Гц и выше, прямо в середине слышимого диапазона. Из невнятного гула получается назойливый зуд. А в паузах между игрой, когда гитарного сигнала нет, этот зуд лезет из усилителя в полную силу. Именно поэтому гитаристы с синглами и тяжелым перегрузом используют нойз-гейты или постоянно глушат струны рукой.

Интересно, что многие музыканты воспринимают этот фон как часть звука и даже часть характера инструмента. Но инженеры в какой-то момент решили, что с этим нужно что-то делать.

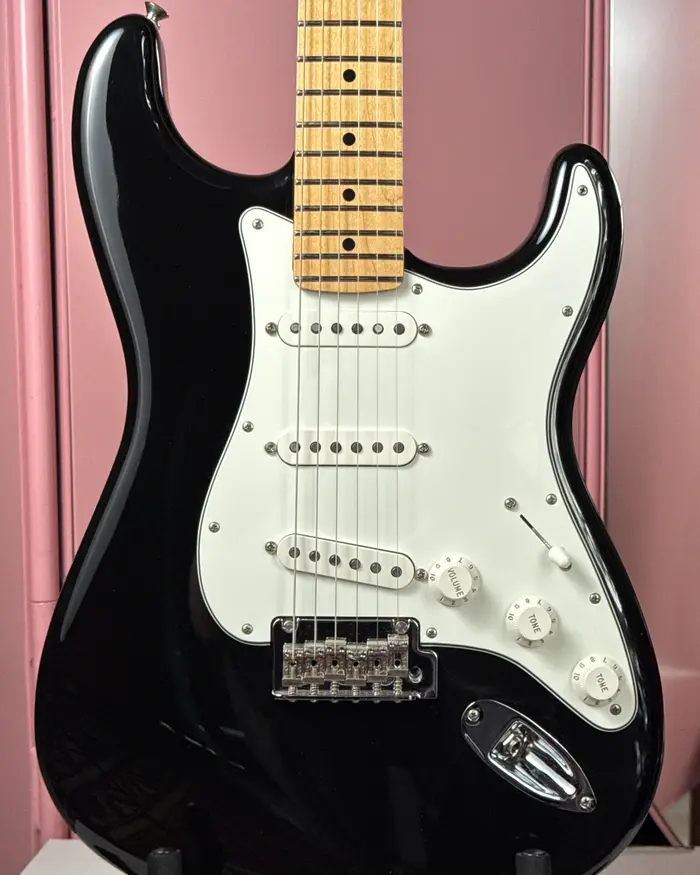

Fender Player Stratocaster 2020 Black

77 000 ₽

Открыть карточку

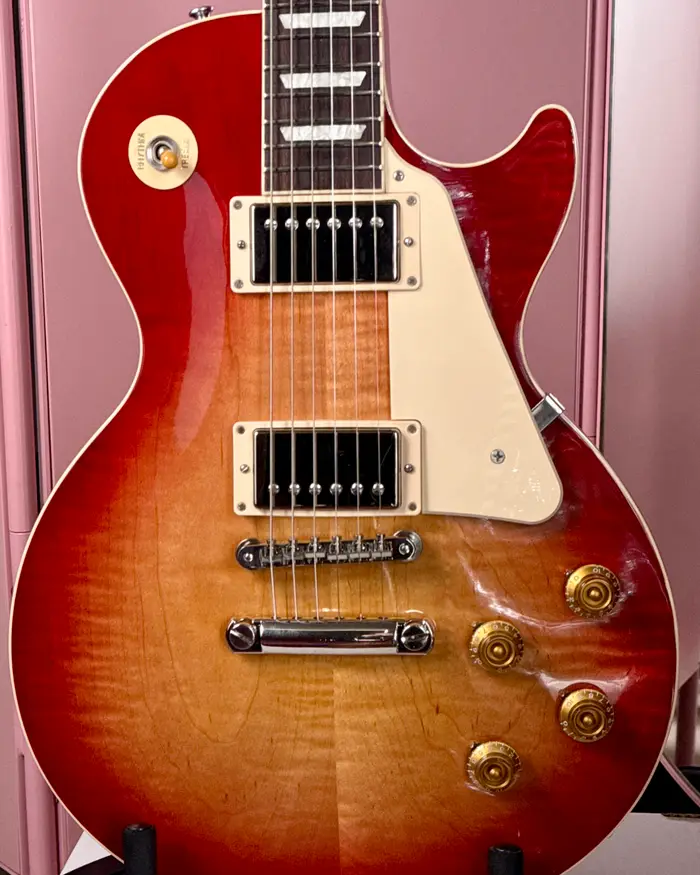

Хамбакер: как Gibson решил проблему

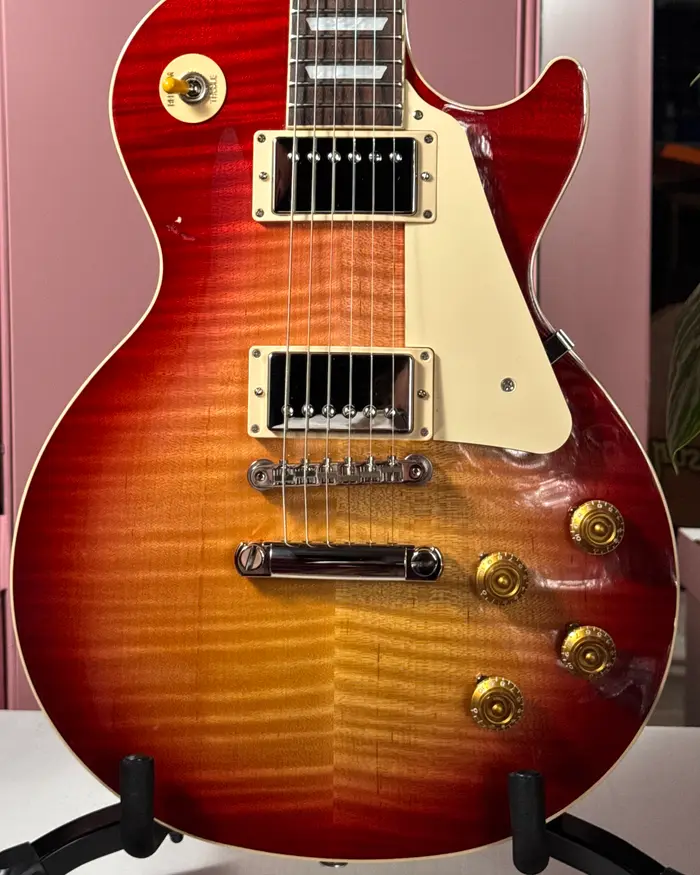

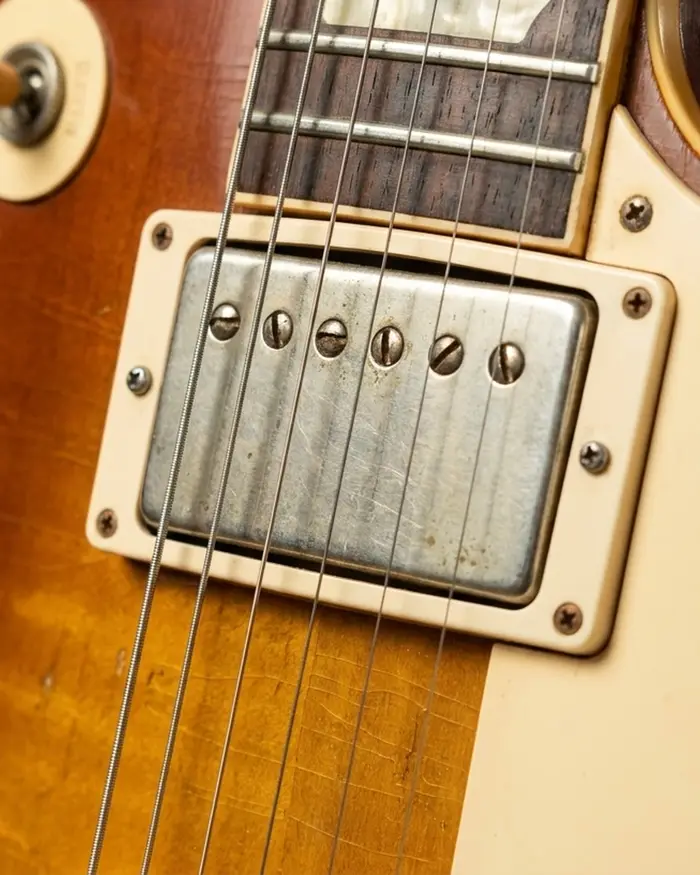

В 1955 году инженер Gibson Сет Ловер придумал элегантное решение. По сути, он взял два сингла, поставил их рядом, у одного из них изменил полярность — перевернул направление магнитного поля и намотки, — и соединил последовательно, так что их сигналы суммировались перед уходом в усилитель. Новый пикап получил название humbucker — буквально подавитель фона.

Логика работы этой конструкции простая: электромагнитные помехи из окружающей среды наводятся в обеих катушках одинаково, примерно с одной амплитудой и в одной фазе. Полезный сигнал от струн — другое дело: из-за обратной полярности магнитов он наводится в двух катушках в противоположных фазах.

Когда сигналы двух катушек складываются, происходит следующее: одинаковые помехи вычитаются и гасятся, а полезный сигнал от струн, наоборот, суммируется. Соответственно, и на чистом звуке, и тем более на перегрузе хамбакеры намного меньше фонят.

Но надо помнить, что хамбакер — это две катушки, включенные последовательно. Это значит, что суммарное количество витков примерно вдвое больше, чем у сингла. А больше витков — это, как мы помним, больше выходного сигнала, больше паразитной емкости и, как следствие, срез высоких частот. Хамбакер звучит теплее, плотнее, «жирнее». Атака более сжатая, высокие частоты приглушены, средние — выражены сильнее. Это именно тот звук, который ассоциируется с Gibson Les Paul, Gibson SG, а в рок-музыке — с тяжелым ритмом и сочными соло.

Короче, избавляясь от фона, хамбакер неизбежно меняет тон. И это не дефект, не преимущество — это опять же фундаментальное физическое ограничение конструкции.

Gibson Les Paul Standard 50's 2023 Heritage Cherry Sunburst

205 000 ₽

Открыть карточку

При чем тут PAF

Вы могли встречать аббревиатуру PAF в формате «установлены PAF-звукосниматели» или, что вероятнее, «PAF-style звукосниматели». Исторически PAF — это первые хамбакеры, которые Gibson ставили на гитары с 1957 по 1960 год. PAF расшифровывается как Patent Applied For — «патент подан». В 1960 году патент выдали, и наклейка PAF исчезла с хамбакеров.

Когда говорят «PAF-звук» или «PAF-тон», имеют в виду звук именно тех ранних хамбакеров: относительно невысокий выходной сигнал, много «воздуха», теплая середина без агрессии, хорошая динамика. Это принципиально отличается от современных «горячих» хамбакеров с высоким выхлопом. Парадокс оригинальных PAF в том, что они были слегка непоследовательны технологически — намотка катушек гуляла от экземпляра к экземпляру, потому что рабочие останавливали станок на глаз. Из-за этого каждый звукосниматель звучал чуть по-своему, и именно эта неточность стала частью легенды.

Сейчас десятки производителей делают «PAF-реплики» — Seymour Duncan Seth Lover, DiMarzio PAF 36th Anniversary, Gibson Burstbucker и так далее — и все они пытаются воспроизвести именно этот характер: хамбакер без агрессии, с динамикой и прозрачностью, которой от хамбакера обычно не ждешь.

Влияют ли крышки звукоснимателей на звук

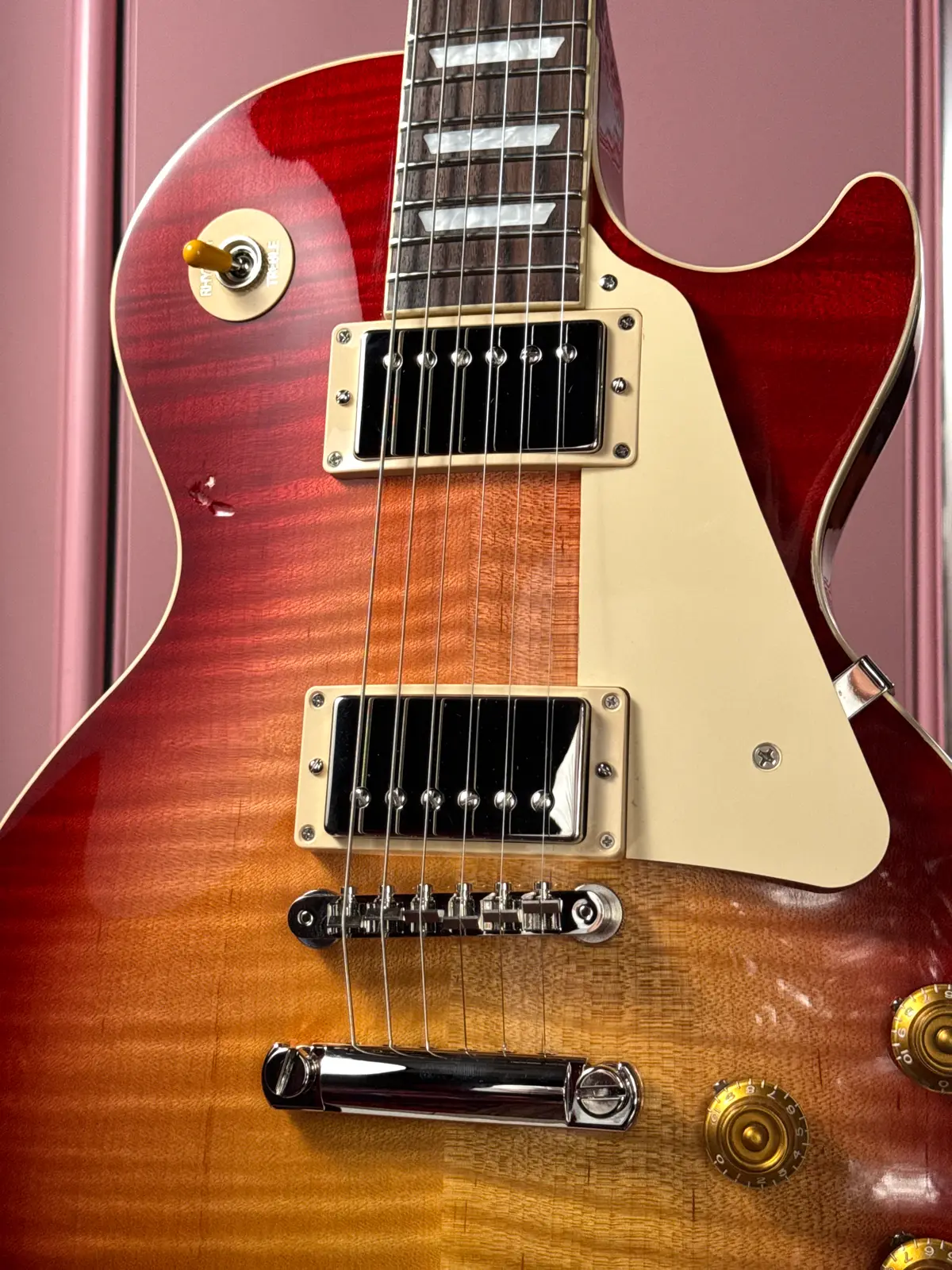

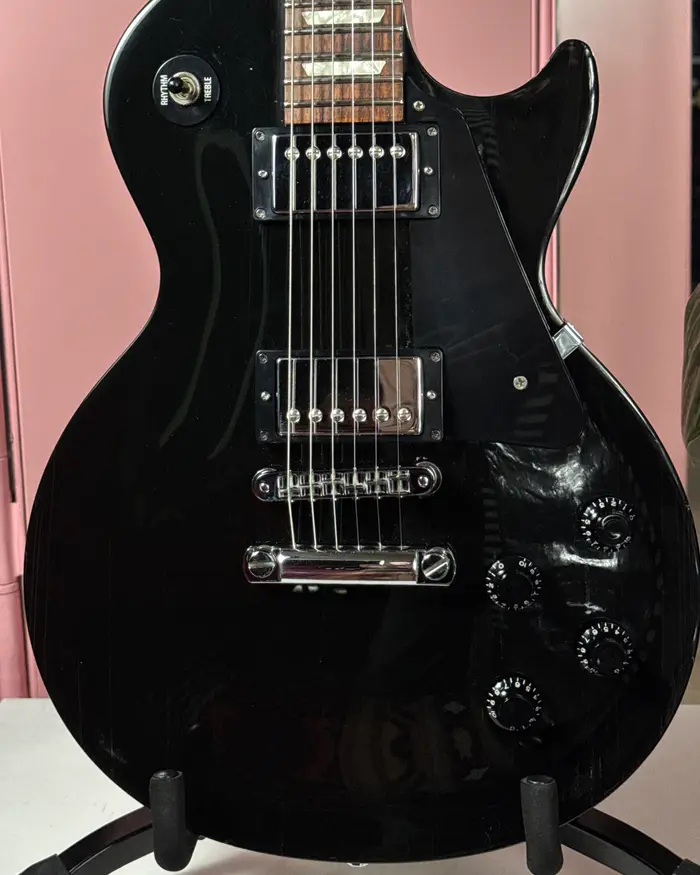

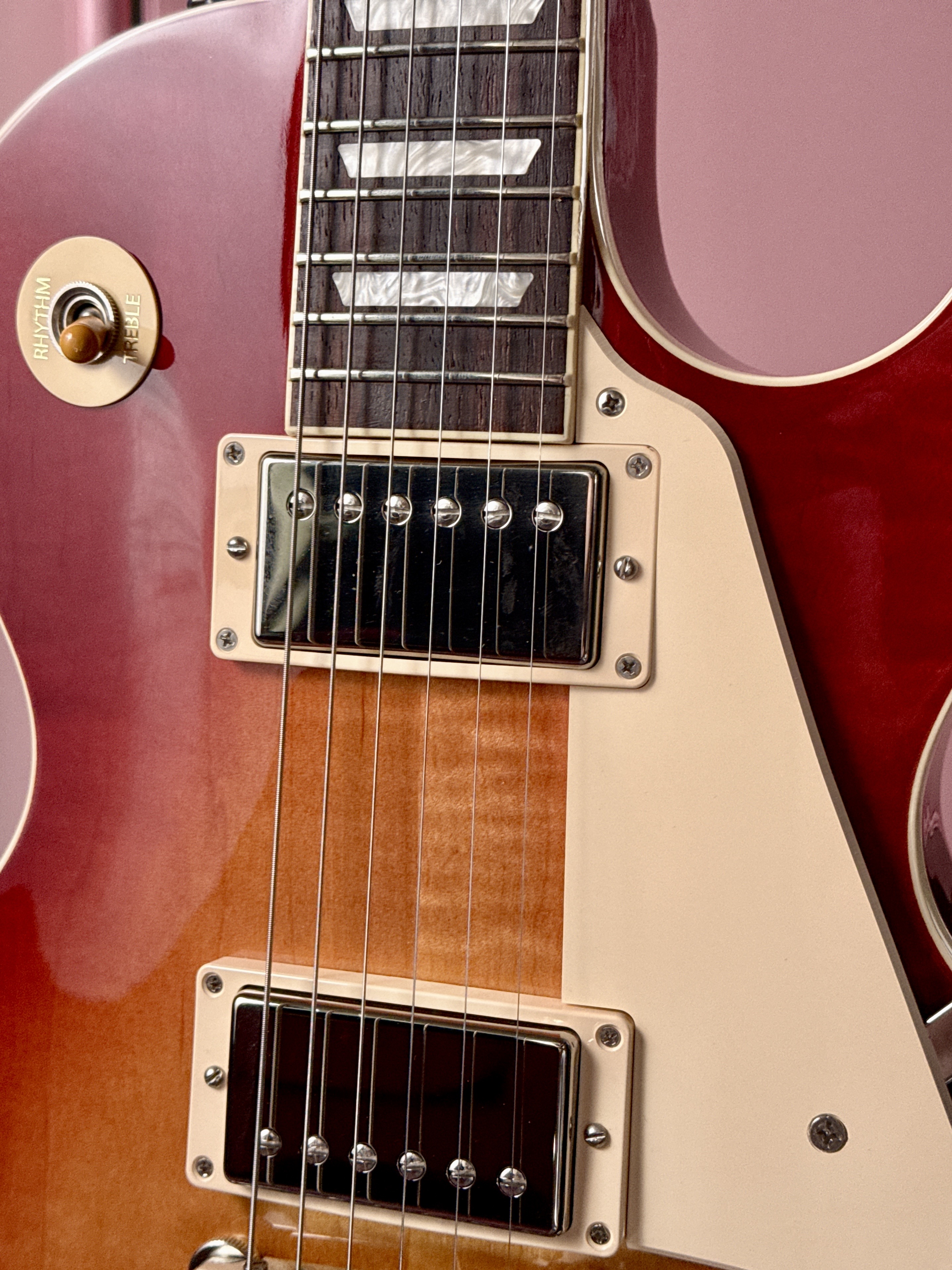

Металлическая крышка на хамбакере — это не просто эстетика, хотя и она тоже. Крышки появились вместе с первыми PAF: Gibson хотел защитить катушки от механических повреждений и придать звукоснимателю аккуратный, «дорогой» вид.

Gibson Les Paul Standard 50's 2020 Cherry Sunburst

195 000 ₽

Открыть карточку

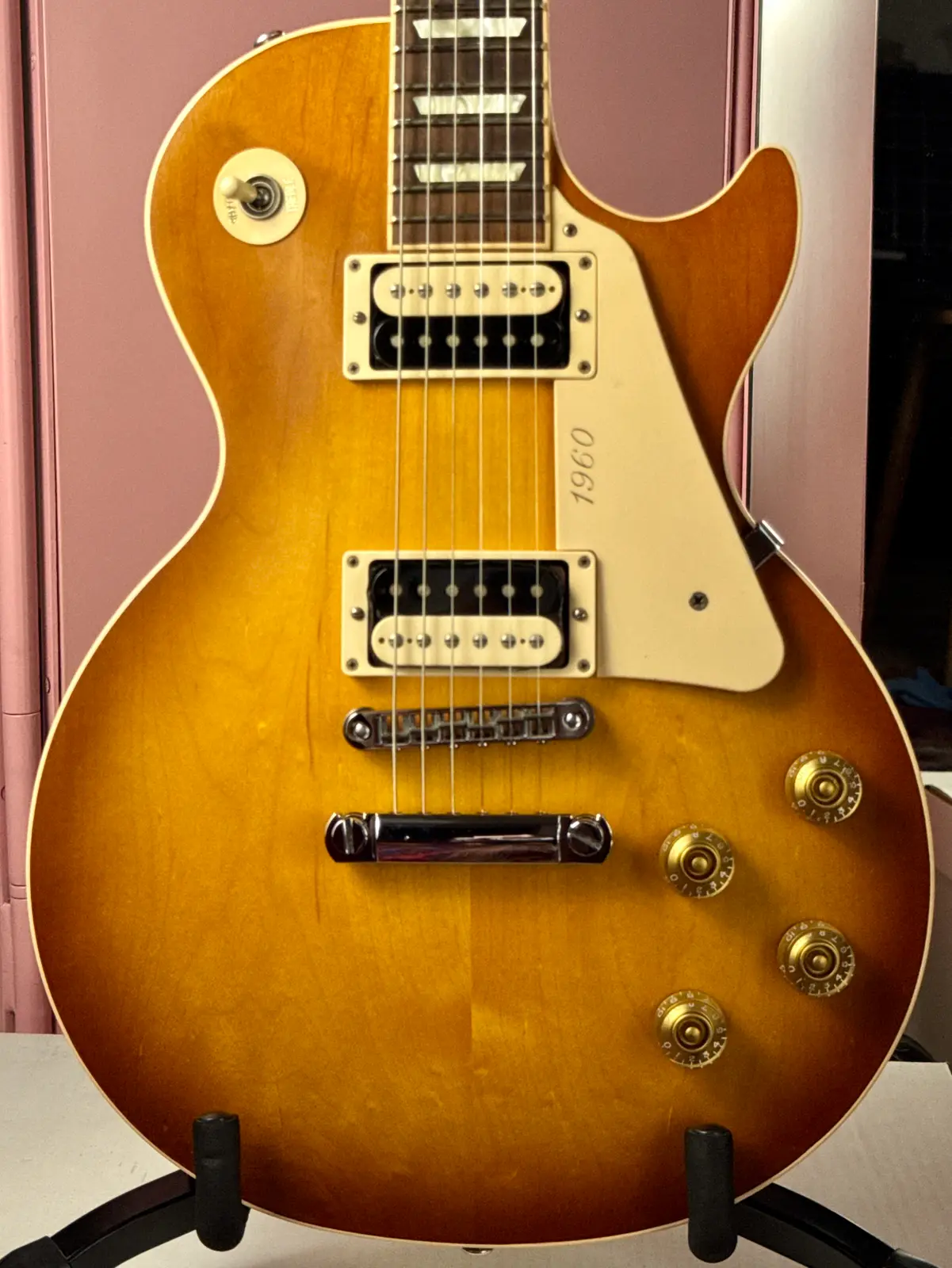

Но еще эти крышки влияют на звук: крышка в магнитном поле звукоснимателя работает как короткозамкнутый виток. В ней индуцируются слабые вихревые токи, которые чуть-чуть гасят высокие частоты. Эффект небольшой, но слышимый: закрытый хамбакер звучит немного теплее и мягче, открытый — более яркий и атакующий. Именно поэтому многие гитаристы в 1960–70-е снимали крышки с Gibson — это стало отдельным ритуалом тюнинга, uncovering. Тот же Джимми Пейдж играл с открытыми катушками.

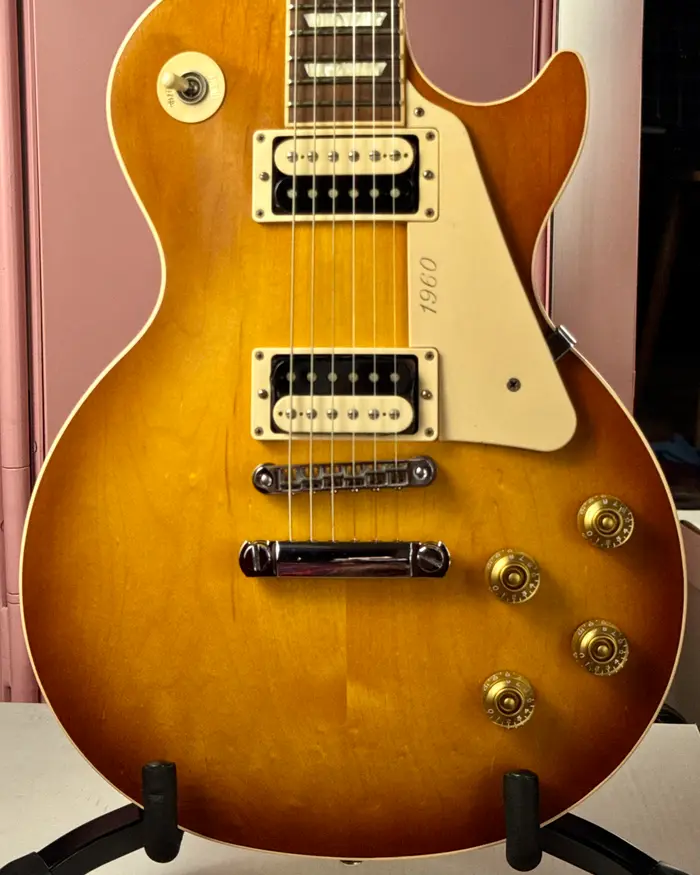

Gibson Les Paul Traditional 1960 2011 Tea Burst

195 000 ₽

Открыть карточку

Крышки, припаянные к основанию звукоснимателя, как это делал Gibson, влияют сильнее, чем просто надетые, потому что припой создает электрический контакт. Если крышка только надета, но не припаяна — эффект минимален.

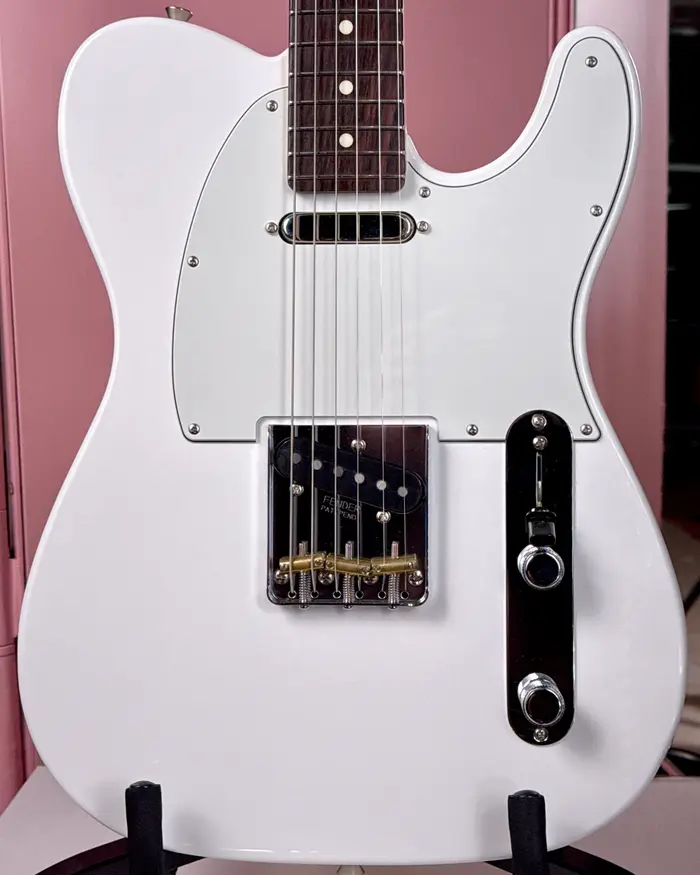

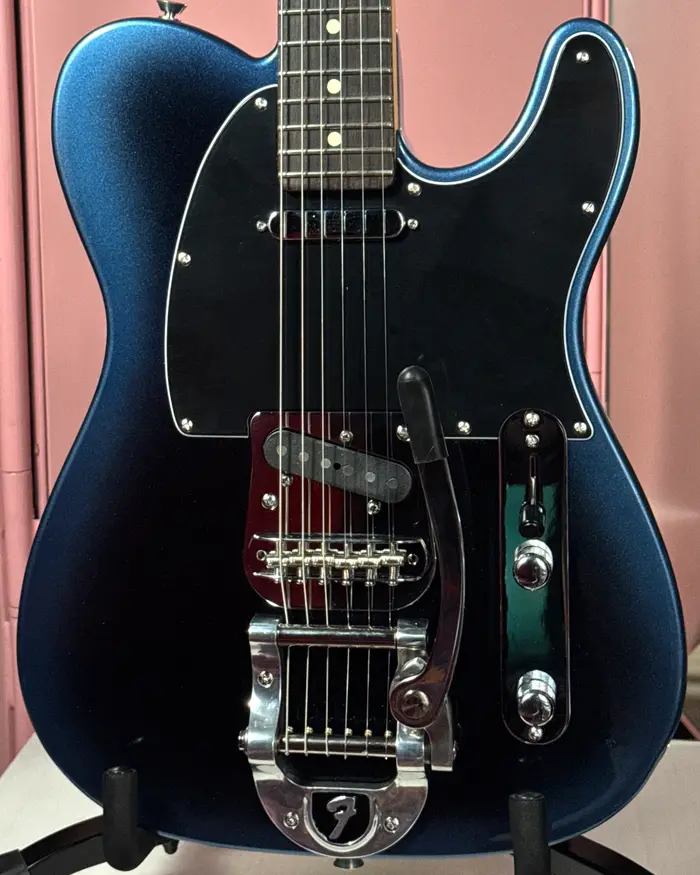

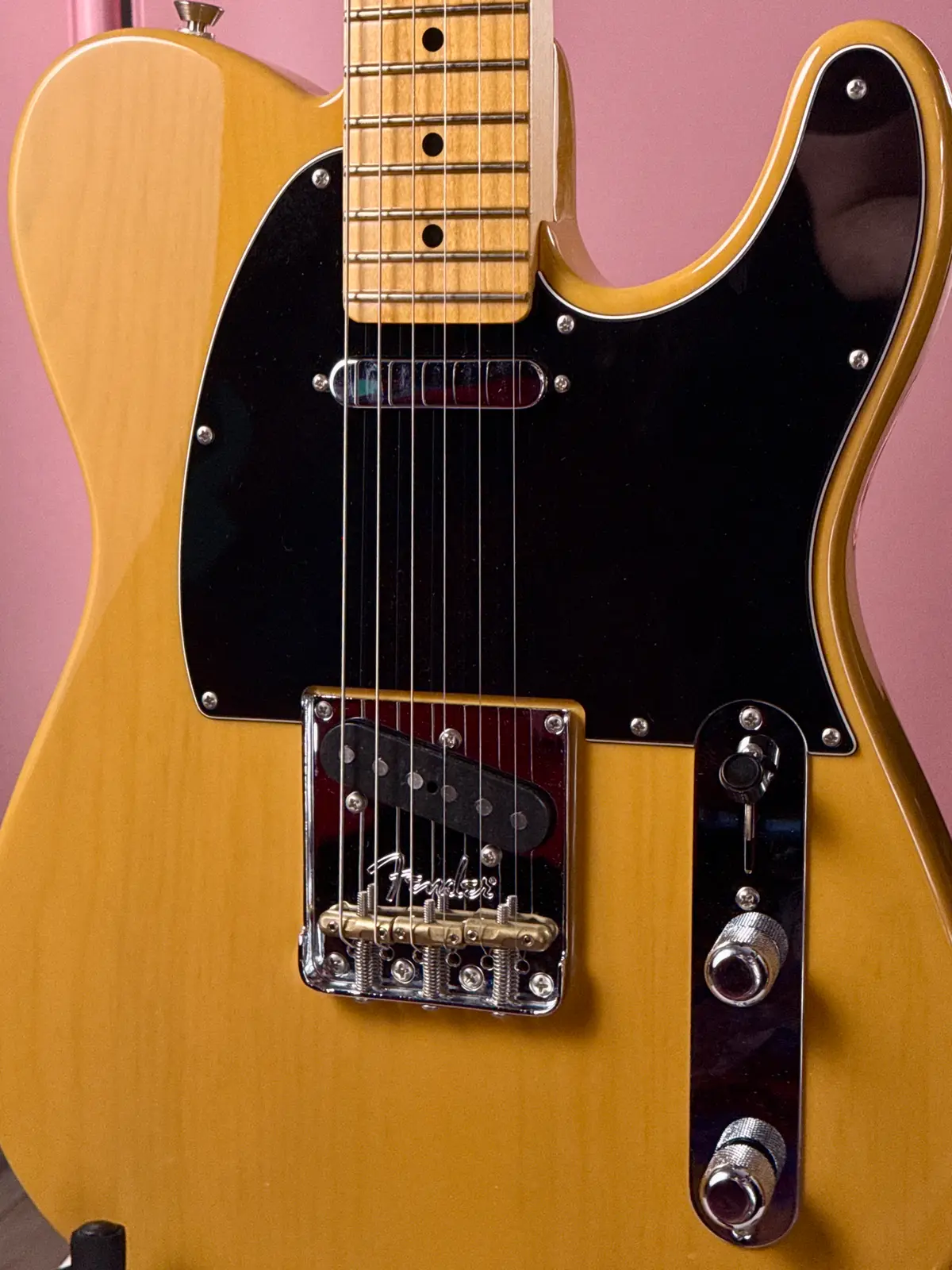

Такая же история с крышкой на нековом lipstick-сингле на телекастерах — благодаря ей получается более «округлый» и теплый звук.

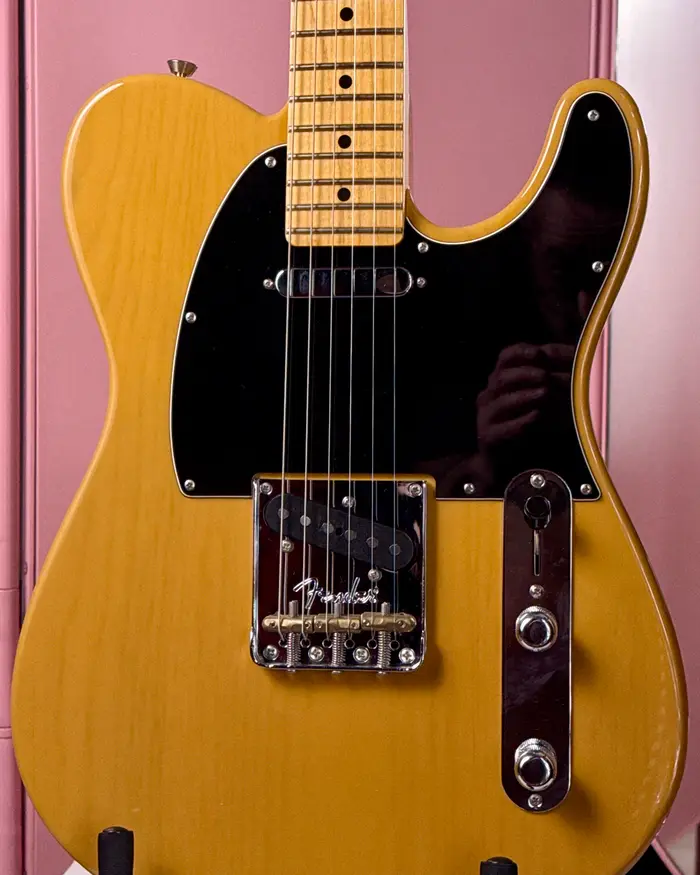

Fender American Professional II Telecaster Butterscotch Blonde

160 000 ₽

Открыть карточку

Гибриды и промежуточные варианты

Между синглом и хамбакером существует несколько промежуточных конструкций, каждая из которых пытается найти свой компромисс.

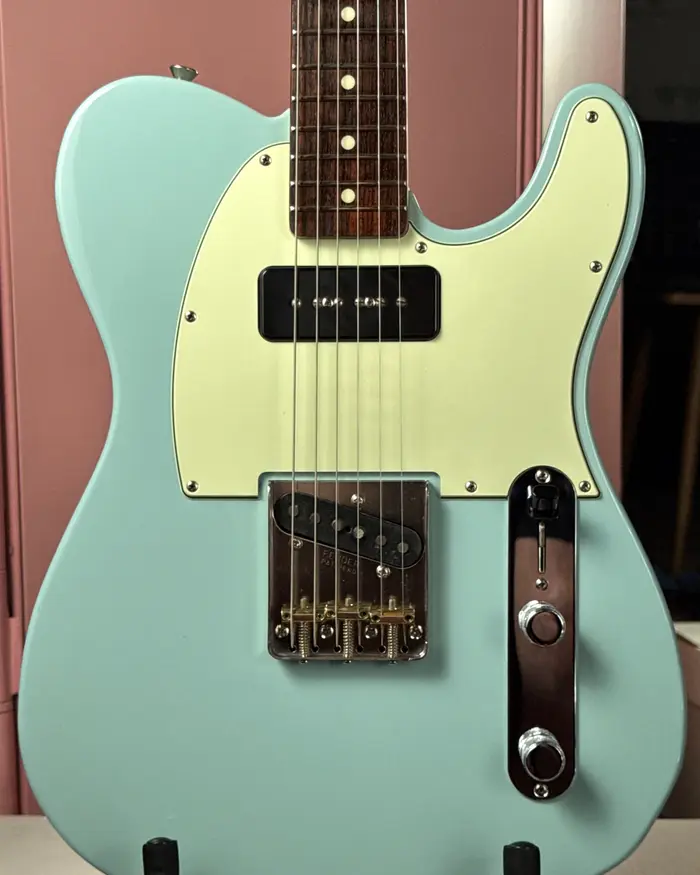

P-90. Звукосниматель, который Gibson выпускал еще до изобретения хамбакера. Это сингл, но с широкой и плоской катушкой, намотанной большим числом витков. По звуку он занимает промежуточное положение: грубее и злее обычного сингла, но все еще прозрачнее хамбакера. И фонит как сингл, потому что физически это он и есть.

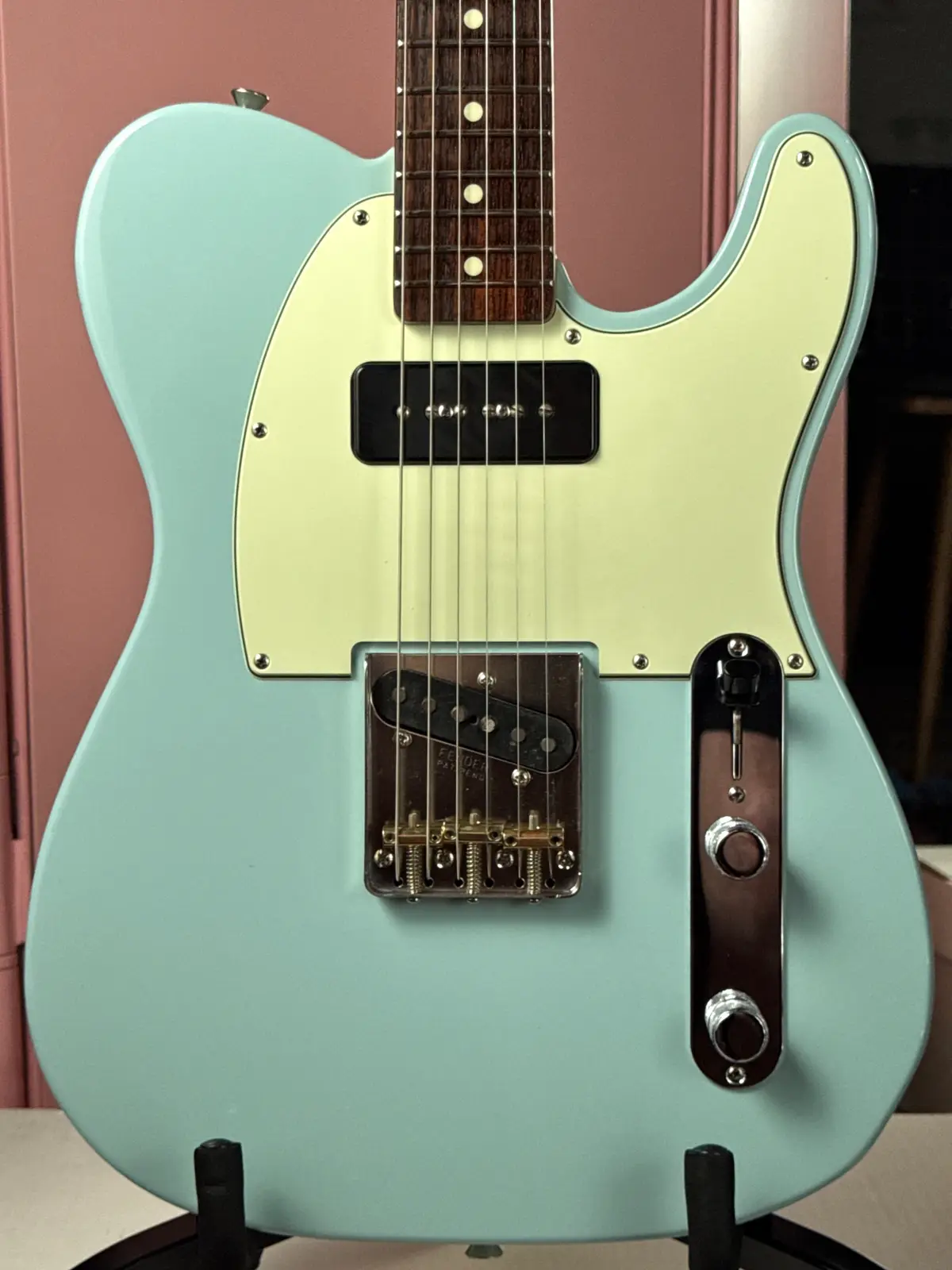

Fender FSR Hybrid 60s Telecaster P-90 Sonic Blue

100 000 ₽

Открыть карточку

Хамбакеры в формате сингла. Singlecoil-sized humbucker — попытка запихать принцип хамбакера в корпус стандартного сингла. Тут два основных подхода: две катушки можно разместить рядом в горизонтальной плоскости, как в большом хамбакере, или одну под другой.

Размещенные рядом катушки дают нам варианты «рельсовых» звукоснимателей — когда вместо полюсных винтов используются магнитные пластины, — и «классических» хамбакеров в маленьком корпусе, когда у нас два ряда полюсных винтов, только очень маленьких. Яркий пример рельсы — Hot Rails Strat от Seymour Duncan, а мини-хамбакера — Little '78 Strat от них же.

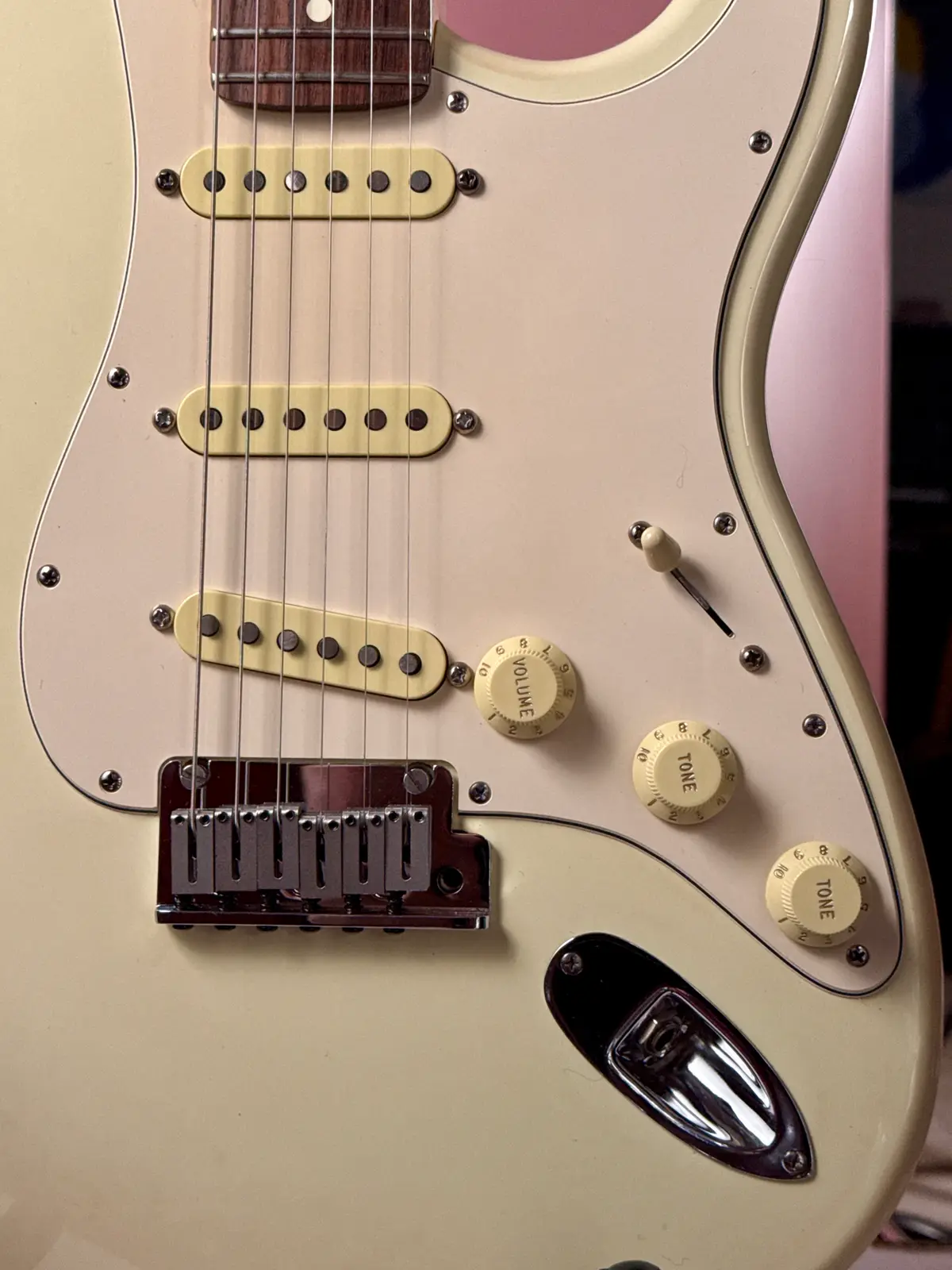

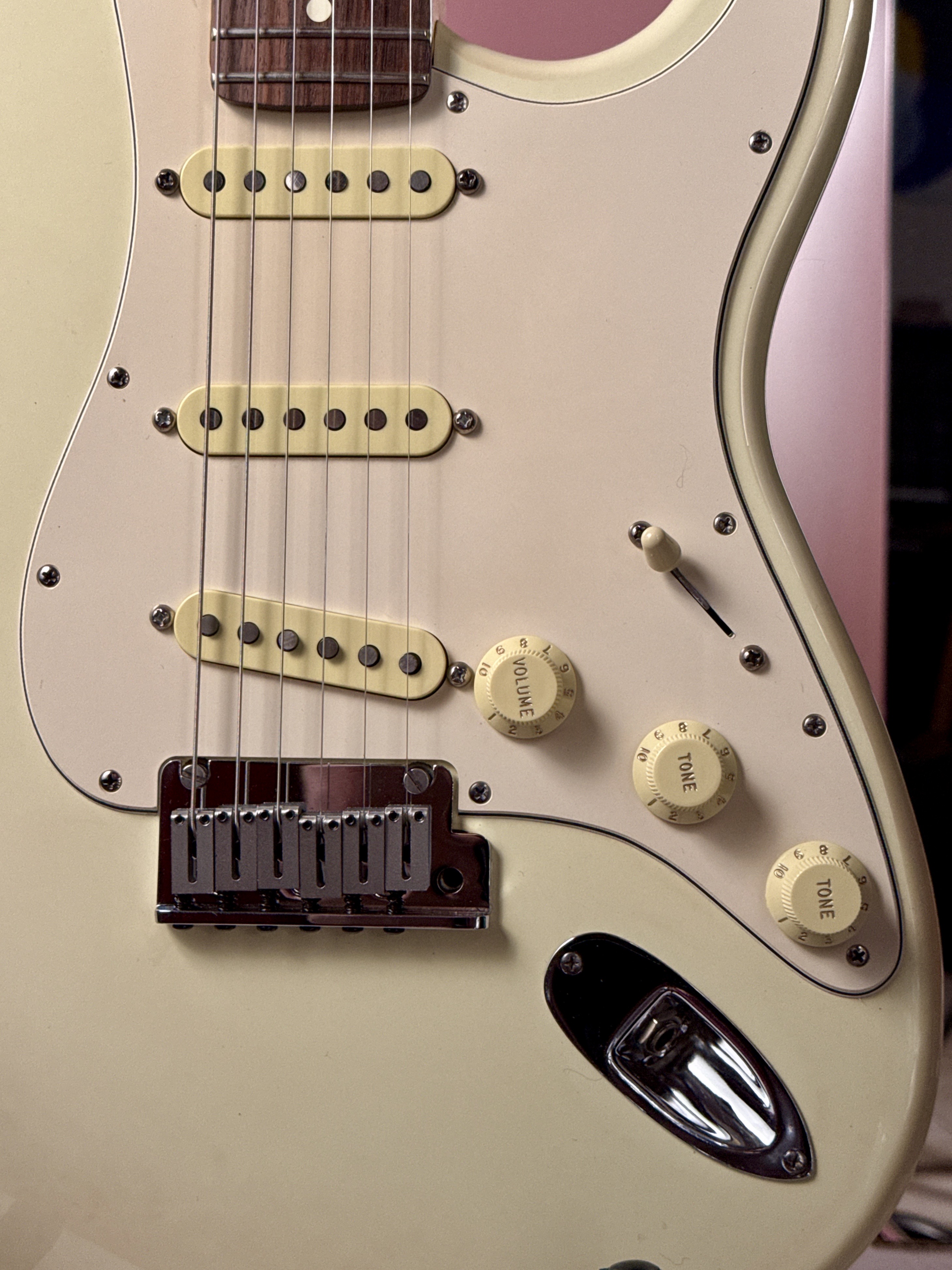

Стековый вариант визуально никак не отличается от сингла: там шесть «магнитиков» сверху, но внутри корпуса вертикально расположены две катушки вместо одной. Культовый пример такого звукоснимателя — DiMarzio HS-3.

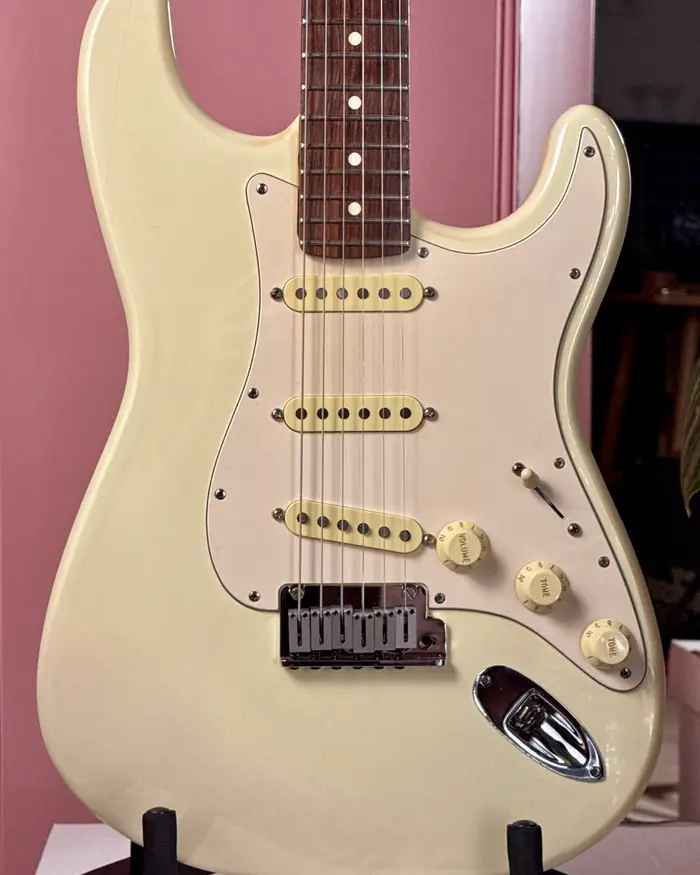

Fender American Standard Stratocaster 1993

125 000 ₽

Открыть карточку

Одни музыканты считают, что такие хамбакеры вполне норм, другие плюются и говорят, что это полумеры, звук не тот и вообще все не то. Ну, как всегда и как во всем.

Как Fender имитирует хамбакер — современные решения

Fender — компания с ДНК синглов. Страты и телеки определили звук синглов на десятилетия вперед, и отказываться от этого звука никто не собирается. Но запросы рынка заставили инженеров искать способы бороться с фоном, не меняя концепции инструмента. В результате появилось довольно много технических решений.

Noiseless-датчики

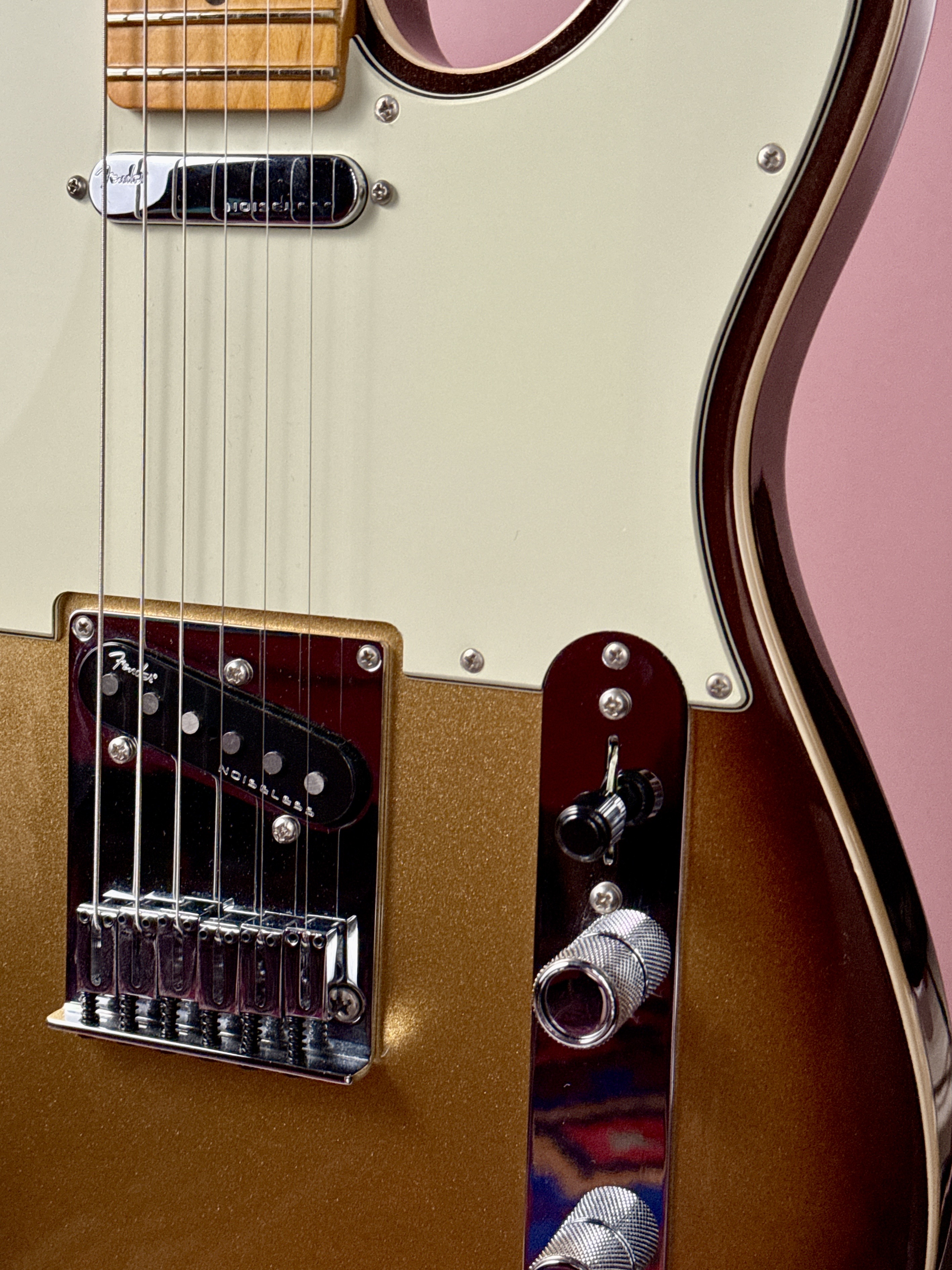

Серия Fender Noiseless в разных поколениях — Vintage Noiseless, Generation 4 Noiseless, Ultra Noiseless — это стэк-конструкция в корпусе сингла. Снаружи звукосниматель выглядит как обычный сингл, но внутри — две катушки, уложенные вертикально. Принцип подавления фона тот же, что у хамбакера: синфазные помехи гасятся, полезный сигнал суммируется.

Fender постоянно совершенствует конструкцию, пытаясь при этом сохранить сингловую яркость и прозрачность, которые при стэк-компоновке неизбежно страдают. Каждое новое поколение приближается к цели, но полностью воспроизвести звук настоящего сингла без фона до сих пор не удается никому.

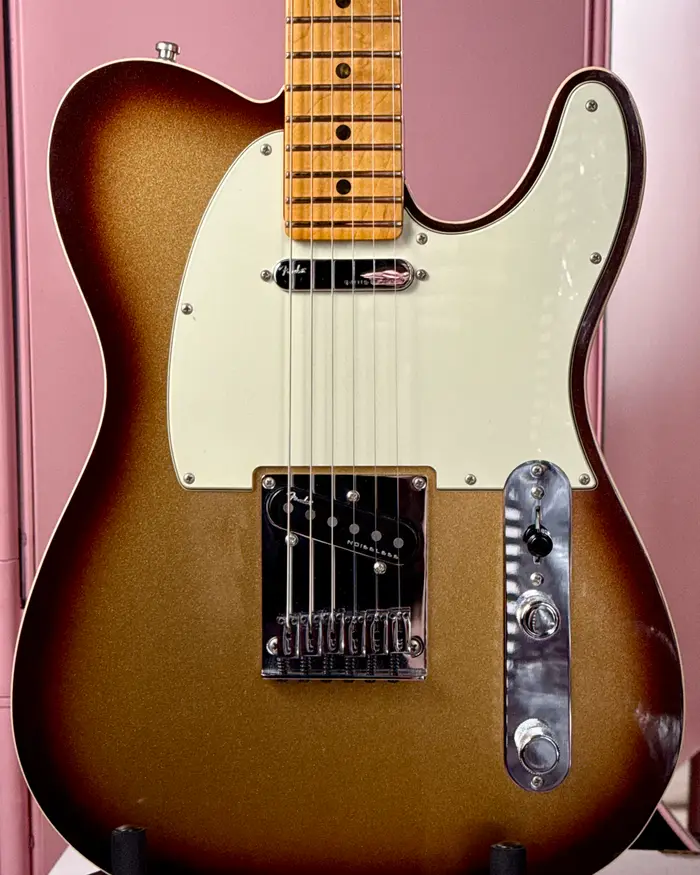

Fender American Ultra Telecaster 2019 Mocha Burst

180 000 ₽

Открыть карточку

Серийное подключение датчиков

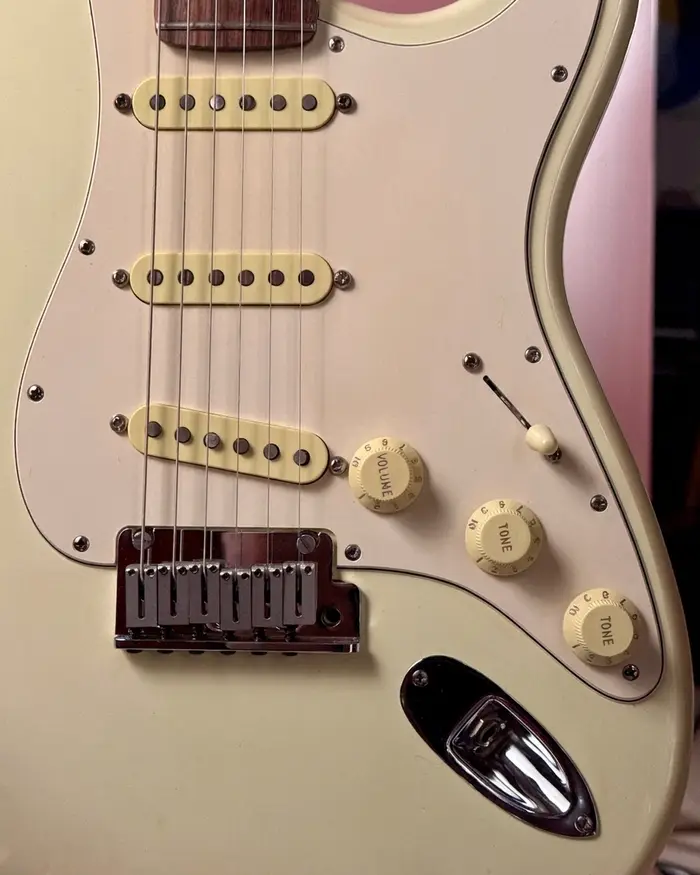

В стандартной схеме стратокастера звукосниматели включены параллельно: когда выбраны два соседних датчика, позиции 2 и 4 на переключателе, они работают вместе, но каждый «смотрит» на нагрузку независимо. Это даёт известный «квакающий» звук и частичное подавление фона за счет обратной полярности соседних синглов. Но это не является по своей сути хамбакером.

При этом на части гитар Fender добавляет функцию серийного включения звукоснимателей — то есть когда два датчика на гитаре включаются не параллельно, а последовательно, как в хамбакере. Это не полный аналог хамбакера: пространственное расположение катушек другое, расстояние между ними куда больше. Но схемотехнически это точно такой же подход, и он достаточно хорошо имитирует тональный характер хамбакера — и шума при этом действительно меньше.

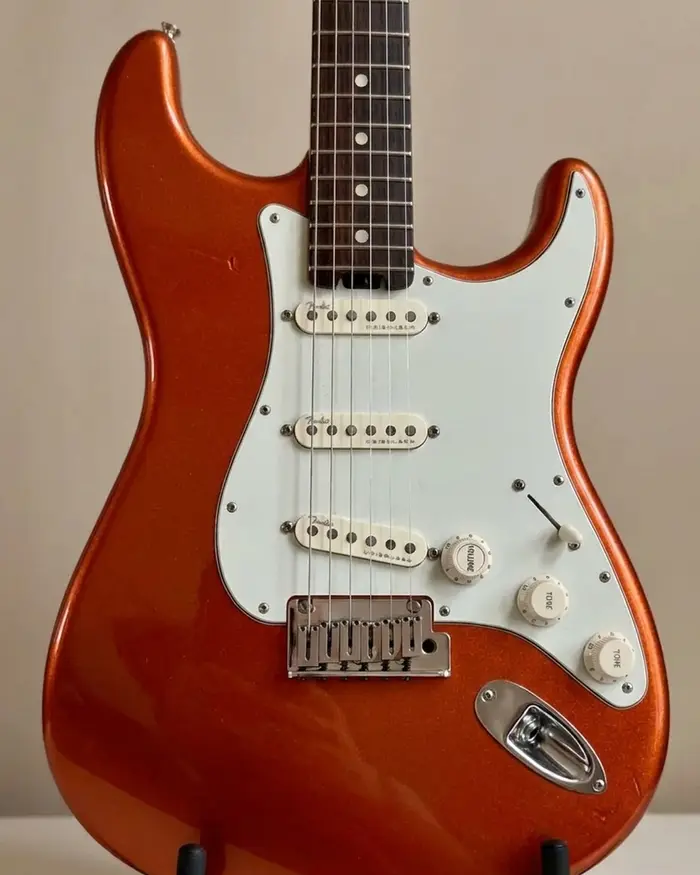

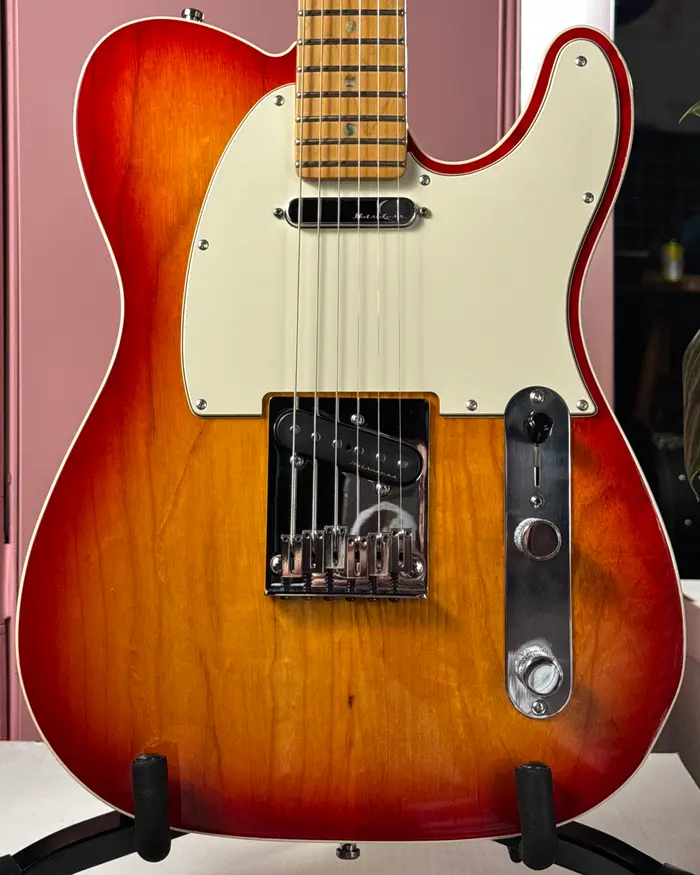

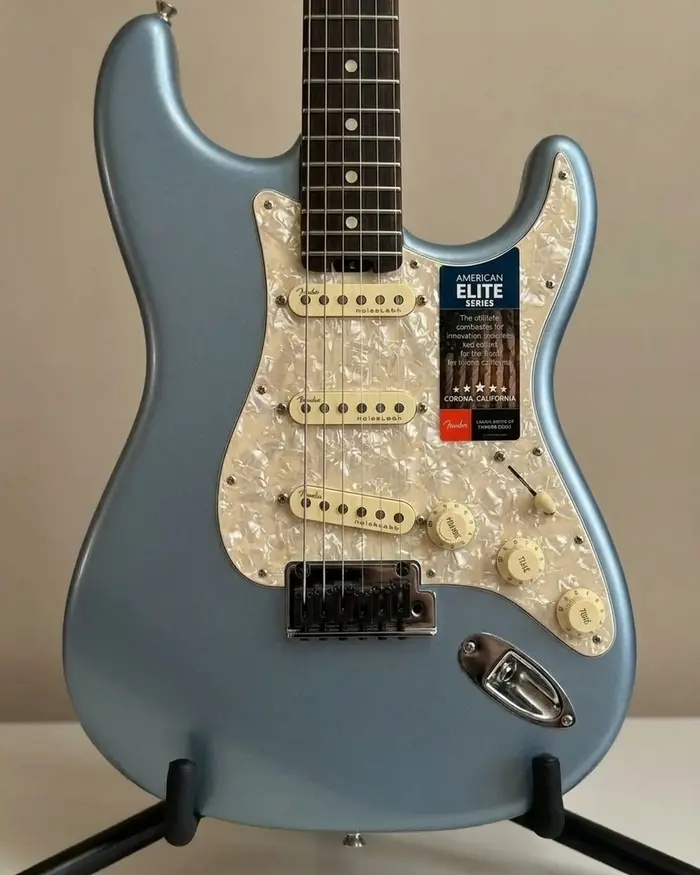

Самые популярные модели, в которых эта схема используется, — American Deluxe и Elite с системой S-1: в ручку громкости встроена кнопка, в нажатом положении она переключает датчики с параллельного включения на последовательное. Однако кроме Deluxe и Elite схема, например, используется в японских Hybrid Tele: только не за счет кнопки, а за счет дополнительного четвертого положения переключателя звукоснимателей.

Как из хамбакеров пытаются сделать синглы

Гитаристы с хамбакерами иногда хотят получить более сингловый звук. Для этого существуют «отсечки» — coil split. Отсечка просто отключает одну из двух катушек хамбакера — и звук действительно становится ярче и тоньше, хотя фон возвращается. Многие современные версии Gibson с завода оснащены такой схемой.

Кроме coil split еще есть схема coil tap, она работает иначе: специальный промежуточный вывод из катушки позволяет использовать только часть ее витков, снижая выход и осветляя звук, но не превращая хамбакер в полноценный сингл. На практике оба приема в русском называют отсечкой, хотя технически это разные вещи.

Почему правильного ответа нет

После всего рассказанного можно прийти к выводу, что хамбакер лучше: он тихий, мощный, и его звук можно приблизить к синглу с помощью отсечки. Или, наоборот, что сингл лучше: он честный, прозрачный и исторически аутентичный. Оба вывода были бы неверными.

Фон сингла — это артефакт конструкции, но для многих музыкантов он стал частью эстетики. Запись в студии с зафонившим синглом, характерное живое ощущение — всё это не баги, а фичи. Ровно так же, как хрип старого лампового усилителя, работающего на пределе, — это не недостаток, а звуковой язык. Многие гитаристы принципиально не хотят noiseless-датчики именно потому, что те «стерилизуют» звук.

С другой стороны, хамбакер с его теплым, компрессированным звуком — идеальный инструмент для многих жанров музыки. Джаз, хард-рок, хэви-метал, блюз в духе Би Би Кинга — все это музыка, для которой прозрачность сингла была бы не достоинством, а скорее проблемой.

Все современные попытки Fender создать «тихий сингл» или «сингл с хамбакерным режимом» — это попытки сдвинуть точку равновесия в свою сторону. И они работают — до определенной степени. Noiseless-серия звучит лучше с каждым поколением. S-1 даёт реальную гибкость. Но человек, влюблённый в звук 1957 Stratocaster с настоящими алнико-синглами, в тихой комнате будет слышать разницу.

Потому что законы физики не обманываются — только обходятся с переменным успехом.
